Ткацкий станок вырабатывает из нитей основы (нити,
расположенные параллельно друг другу и идущие вдоль ткани.) и утока (поперечные
нити ткани, расположенные перпендикулярно к нитям основы) различные
виды текстильных тканей (изделие, образованное в процессе
ткацкого производства, переплетением взаимно перпендикулярных нитей —
продольных и поперечных.);
Станки бывают 2 типов: станки с
прерывным образованием ткани (челночные и бесчелночные) и станки с непрерывным
многоместным образованием ткани (многозевный Т. с.). По конструкции различают
плоские станки и круглые (используют только для выработки специальных тканей,
например рукавных). Наиболее распространены плоские челночные станки. В
зависимости от используемой пряжи, вида и назначения ткани Т. с.
предназначаются для выработки хлопчатобумажных, шёлковых, шерстяных,
стеклянных, металлических и др. тканей. Станки могут быть узкими (вырабатывают
ткань шириной до 100 см) и
широкими, предназначаться для лёгких, средних и тяжёлых тканей. Для переработки
утка различных видов (по цвету, крутке и т.д.) применяются многочелночные
станки. Основные рабочие
органы станка — Ремизка - осуществляет перемещение (подъём и
опускание) нитей основы при зевообразовании.
Челнок - прокладывающий
уточную нить между нитями основы при выработке ткани. Представляет собой тело
обтекаемой формы с полостью для размещения шпули с уточной нитью
Бердо - один
из основных рабочих органов ткацкого станка, выполняемый в виде гребня. В
современном ткацком станке продольные нити ткани (основа) продеваются в
промежутки между зубьями. Таким образом достигается равномерное распределение
нитей основы по ширине ткани. В процессе ткачества, перемещая Бердо вдоль нитей
основы, прибивают проложенную нить утка к краю (опушке) ткани. От частоты
расположения зубьев в Бердо (от 2,5 до 40 зубьев на 1 см) зависит
плотность основы, т. е. число нитей на единицу ширины ткани.

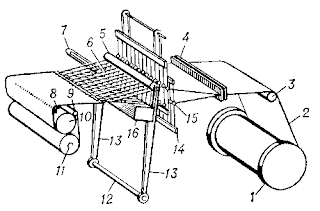

Схема ткацкого станка
1 — навой; 2 — нити основы; 3 — скало; 4 — ламели; 5 — вершник; 6 — бёрдо;
7 — челнок; 8 — грудница; 9 — направляющий валик; 10 — вальян; 11 — товарный
валик; 12 — подбатанный вал; 13 — лопасть батана; 14 — ремизка; 15 — глазок
галева; 16 — батан.
Нити основы,
сматываемые с навоя, огибают направляющий валик (скало) и принимают
горизонтальное или наклонное положение. Далее они проходят через отверстия
ламелей и через глазки галев ремизок, перемещающих нити основы в вертикальном
направлении для образования зева. В зев челноком или прокладчиком утка др. типа
вводится уточная нить, которая продвигается (прибивается) к опушке ткани
бёрдом, совершающим возвратно-поступательное движение вместе с Батаном. У
опушки ткани нити основы, переплетаясь с нитью утка, образуют ткань, которая
огибает грудницу, вальян, направляющий валик и навивается на товарный валик.
Порядок чередования перемещений ремизок обеспечивает изготовление тканей
различного переплетения нитей. Число зубьев, приходящихся на единицу длины
бёрда, и число нитей, проходящих через просветы между зубьями, обусловливают
плотность ткани по основе, а перемещение (отвод) ткани, приходящееся на одну
уточную нить, определяет плотность ткани по утку.
На челночных Ткацких станках уточная нить прокладывается в зеве челноком,
который несёт в себе паковку (шпулю) с пряжей и совершает
возвратно-поступательное движение со скоростью 10—18 м/сек (в зависимости от ширины станка). Смена шпуль производится
автоматически. Масса челнока с уточной паковкой составляет от 0,25 до 5 кг.
Переменная скорость движения челнока и его большая масса — основные причины
малой производительности челночных Т. с.
Указанные недостатки устранены в бесчелночных Т. с., которые с середины 20 в.
стали внедряться в ткацкое производство. На этих станках применяется уточная
паковка больших размеров (Бобина), которая размещается на станине станка; после
каждого продвижения прокладчика утка нить обрезается. В зависимости от способа
прокладывания уточной нити различают бесчелночные станки с малогабаритным
прокладчиком утка, пневматические, гидравлические, рапирные и пневморапирные.
Получили распространение Ткацкие станки с малогабаритным прокладчиком утка.
Прокладчик пружинным зажимом захватывает конец уточной нити. сходящей с бобины,
и, перемещаясь в направляющей гребёнке, прокладывает нить в зеве со скоростью
23—25 м/сек. Масса
прокладчика около 40 г. Производительность такого станка примерно в 2,5
раза выше по сравнению с челночным станком; на нём можно изготовлять ткани из
всех видов волокон, а также их смесей; уток может быть 4 видов.
На пневматических и гидравлических Т. с. прокладывание уточной нити, сходящей с
бобины, осуществляется струей сжатого воздуха или капельной струей воды. Сжатый
воздух подаётся под давлением до 3․105 н/м2 (3 кгс/см2);
на гидравлических станках капельная струя воды выбрасывается из сопла под
давлением 15․105
н/м2 (15 кгс/см2). Скорость
прокладывания уточной нити на этих станках достигает 35 м/сек.
Пневматические станки применяются для изготовления хлопчатобумажных и шёлковых
тканей, гидравлические — для изготовления тканей из синтетических нитей (они не
смачиваются водой).
На рапирном Т. с. уточная нить вводится в зев захватами, укрепленными на концах
стержней (рапир) или гибких металлических лент, которые совершают
возвратно-поступательное движение с 2 сторон станка. Рапирные станки
применяются в основном для изготовления суконных тканей и тканей с утком
различного вида (цвета).
Выпускаются Ткацкие станки с комбинированным (пневматическим и рапирным)
способом прокладывания уточной нити в зеве (так называемые пневморапирные
станки). На этих станках справа и слева вводятся в зев 2 полые рапиры, которые
образуют воздушный канал. В правую рапиру сжатым воздухом под давлением около
0,4․105
н/м2 (0,4 кгс/см2) вдувается уточная нить.
Одновременно из левой рапиры воздух отсасывается, что обеспечивает большую
надёжность продвижения нити в каналах рапир. После прокладывания утка (со
скоростью 1820 м/сек) рапиры выходят из зева и бёрдо прибивает уточную
нить к опушке ткани.
В многозевных Ткацких станках переплетение нитей выполняется челноками в
нескольких участках по ширине основы, т.к. расстояние между челноками значительно
меньше ширины ткани.
Пряжа применяемая в ткачестве должна
удовлетворять след основным требованиям:
- Иметь определённую линейную плотность (Текс) и быть равномерной по линейной плотности
- Обладать достаточной прочностью на разрыв и быть равномерной по прочности
- Иметь заданную крутку и быть равномерной по крутке
- Быть чистой, не иметь внешних дефектов (узлов, шишек, непропрядов, посторонних включений)
- Паковки поступающие в ткацкое пр-во должны быть правильно намотаны.
Во время работы основа на ткацком
станке подвергается многократному растяжению при зевообразовании и прибое
уточной нити. Кроме того на нити основы действуют изгибающие силы и силы
трения. Трение возникает при прохождении основы по скалу, через ламели, через
галево ремизок, через зубья берда и при взаимодействии основы и утка во время
прибоя.
Т.к. основа на ткацком станке имеет небольшую скорость перемещения в горизонтальном направлении, то большинство из перечисленных воздействий воздействуют на нить многократно.
Чтобы противостоять этим разрушающим силам к основным нитям предъявляются повышенные требования по прочности, стойкости к истиранию, стойкости к многократным переменным растягивающим нагрузкам, к гладкости и равномерности нити.
Уточная нить при переработке на ткацком станке испытывает значительно меньшее напряжение чем основная (трение при выходе из челнока и трение при прибивании к опушке. Это однократное воздействие) Поэтому уточные нити могут иметь значительно худшие чем основа физико-механические характеристики.
Т.к. основа на ткацком станке имеет небольшую скорость перемещения в горизонтальном направлении, то большинство из перечисленных воздействий воздействуют на нить многократно.
Чтобы противостоять этим разрушающим силам к основным нитям предъявляются повышенные требования по прочности, стойкости к истиранию, стойкости к многократным переменным растягивающим нагрузкам, к гладкости и равномерности нити.
Уточная нить при переработке на ткацком станке испытывает значительно меньшее напряжение чем основная (трение при выходе из челнока и трение при прибивании к опушке. Это однократное воздействие) Поэтому уточные нити могут иметь значительно худшие чем основа физико-механические характеристики.
